本文旨在對日本礙子（NGK）公司開發的MEGCON II+ PRC系列超純水帶電防止器進行全面的技術與應用分析。報告將深入剖析其解決超純水靜電難題的核心技術原理——精密電阻率控制（PRC），詳細解讀其系統構成、技術規格及性能特點，并結合半導體、顯示面板等行業的實際應用場景，評估其技術優勢與市場價值，為相關領域的技術選型與工藝升級提供參考依據。
超純水（Resistivity ≥ 18.2 MΩ·cm）是近乎絕緣體。在半導體、液晶面板制造的高速清洗（如高壓噴射、刷洗、旋轉干燥）過程中，超純水與晶圓/基板表面發生劇烈摩擦，會產生并積累大量靜電荷。這些電荷無法通過本身導出，導致：
靜電吸附（ESA）： 帶電表面吸附空氣中的帶電微粒，造成污染。
靜電放電（ESD）： 電荷累積至一定程度后發生放電，擊穿精密電路。
工藝不穩定： 影響后續工藝步驟的均一性。
MEGCON II+ PRC的解決方案并非簡單地添加物質，而是通過一個智能的閉環控制系統，精確調控超純水的物理性質。
離子生成（ Ion Generation）: 系統通過中空絲膜（Hollow Fiber Membrane） 模塊，將高純度二氧化碳（CO?，純度≥99.5%）氣體高效溶解于超純水中。CO?與水反應生成碳酸（H?CO?），并微弱電離出氫離子（H?） 和碳酸氫根離子（HCO??）：
CO? + H?O ? H?CO? ? H? + HCO??
這些微量離子使超純水具備了可控的導電性。

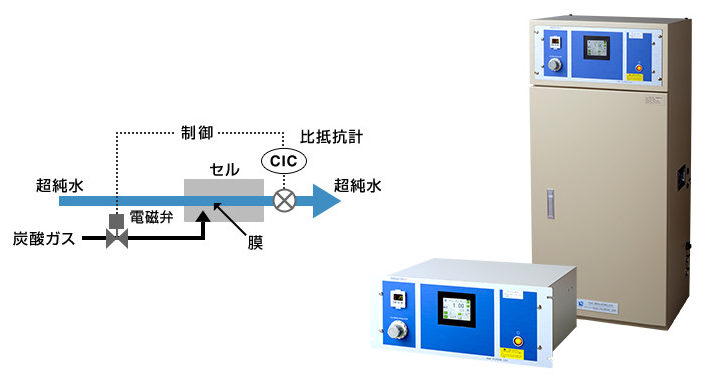

精密控制（Precision Control）: 這是PRC技術的核心。系統形成一個閉環控制回路：
監測（Monitor）： 內置的高精度電阻率傳感器實時監測處理后水的電阻率值。
比對（Compare）： 控制系統將實時數據與用戶預設的目標值（通常為1.0-10.0 MΩ·cm）進行比對。
調節（Adjust）： 根據偏差，系統通過精密電磁閥自動、快速地調節CO?的注入量。
此過程循環不息，確保無論進水流量、壓力如何波動，輸出水的電阻率始終穩定在設定值，從而保證靜電消除效果的絕對穩定。
核心模塊： 中空絲膜溶解器、CO?精密注入系統、高精度電阻率傳感器、PLC控制系統。
型號分類：
PRCⅡ+系列： 內置空氣泵，無需外部氣源，安裝簡便（如型號1220ACD, 2040ACD）。
FRCⅡ+系列： 外接潔凈壓縮空氣源。
關鍵運行參數：
| 參數 | 條件 |
|---|---|
| 超純水入口 | 壓力：≤0.35MPa (常用), ≤0.45MPa (最大) |
| 溫度：5 - 35 ℃ | |
| 水質：≥10 MΩ?cm | |
| CO?氣體 | 壓力：0.1 - 0.2 MPa |
| 溫度：5 - 35 ℃ | |
| 純度：≥99.5% | |
| 電源 | AC100-240V, 50/60Hz (全球適用) |
| 控制精度 | 電阻率控制可達 ±0.1 MΩ·cm 級別 |
| 靜電消除效果 | 可將工件表面電位穩定控制在 ±50V以?xún)?nèi) |
穩定性： PRC技術確保在流量劇烈波動時，電阻率無超調，穩定輸出。
智能化管理： 配備警報歷史記錄功能，便于快速排查故障；具備密碼保護功能，防止工藝參數被誤修改。
潔凈性： CO?添加方式無任何化學殘留，后續可通過脫氣塔輕松去除，全恢復超純水水質。
高集成度： 支持RS-485/以太網通信，可無縫接入工廠CIM/MES系統，實現遠程監控與數據追溯。
該設備是以下領域的核心工藝裝備：
半導體制造：
應用工序： 晶圓研磨后清洗（Post-CMP Clean）、蝕刻后清洗、擴散前清洗、刷洗（Scrubbing）。
價值： 有效防止圖形晶圓在清洗中的靜電吸附缺陷，顯著提升先進制程（如<7nm）的良率。
平板顯示（FPD）制造：
應用工序： TFT-LCD/OLED玻璃基板的濕法刻蝕、光刻膠剝離、超聲清洗、風刀干燥。
價值： 防止大尺寸玻璃基板因靜電吸附灰塵而產生Mura缺陷，降低面板報廢率。
光伏產業： 太陽能電池硅片的制絨、清洗工序。
精密光學： 光學鏡頭、掩膜版（Photomask）的最終清洗。
vs. IPA添加法： MEGCON無有機物污染風險，運行成本更低，更安全環保。
vs. 普通離子風機： 離子風機僅處理表面電荷，治標不治本；MEGCON從介質源頭消除電荷產生，效果更徹、均勻。
vs. 其他CO?添加設備： NGK的PRC閉環控制技術提供了無比的穩定性，尤其在流量變化時優勢明顯，其中空絲膜技術也保證了更高的氣體溶解效率和長期可靠性。
引入MEGCON II+ PRC系列的本質是投資“良率提升"和“風險管控"。
顯性收益： 直接減少因ESA/ESD導致的晶圓、面板報廢，良率提升百分點直接轉化為巨額經濟效益。
隱性收益： 提升工藝穩定性，減少生產波動；避免使用IPA帶來的爆燃安全風險及高昂的化學品采購與處理成本；智能化功能降低了維護時間和人力成本。
日本NGK MEGCON II+ PRC超純水帶電防止器代表了該領域全球范圍內的技術。它并非一個簡單的輔助設備，而是一套基于深度工藝?yán)斫獾慕鉀Q方案。其PRC精密電阻率控制技術通過智能閉環反饋，實現了對超純水導電性的“按需分配"，從而從根本上、穩定地消除了靜電隱患。
對于正處于技術升級關鍵節點的中國半導體、顯示面板等行業而言，采用此類工藝裝備，不僅是解決當下生產難題的迫切需求，更是邁向高質量、高可靠性、智能化制造，提升國際核心競爭力的戰略選擇。投資MEGCON，即是投資于未來生產的穩定與高效。
